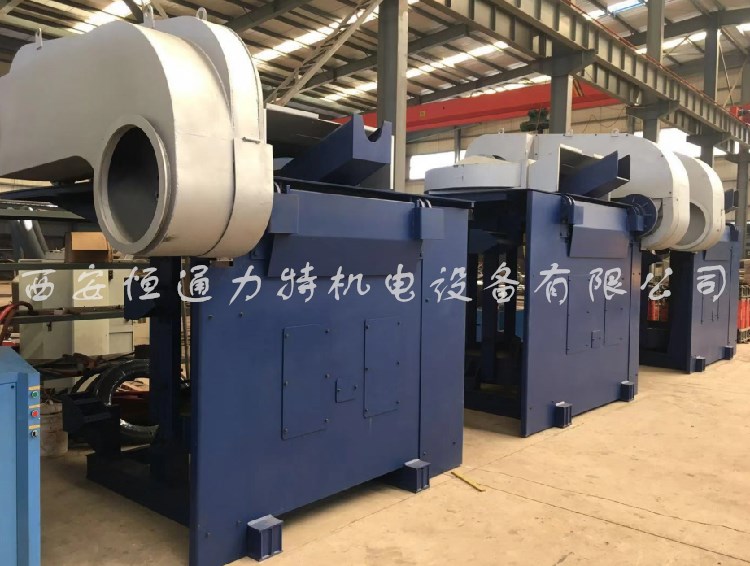

中频炉上使用的新型旋风式吸烟罩。

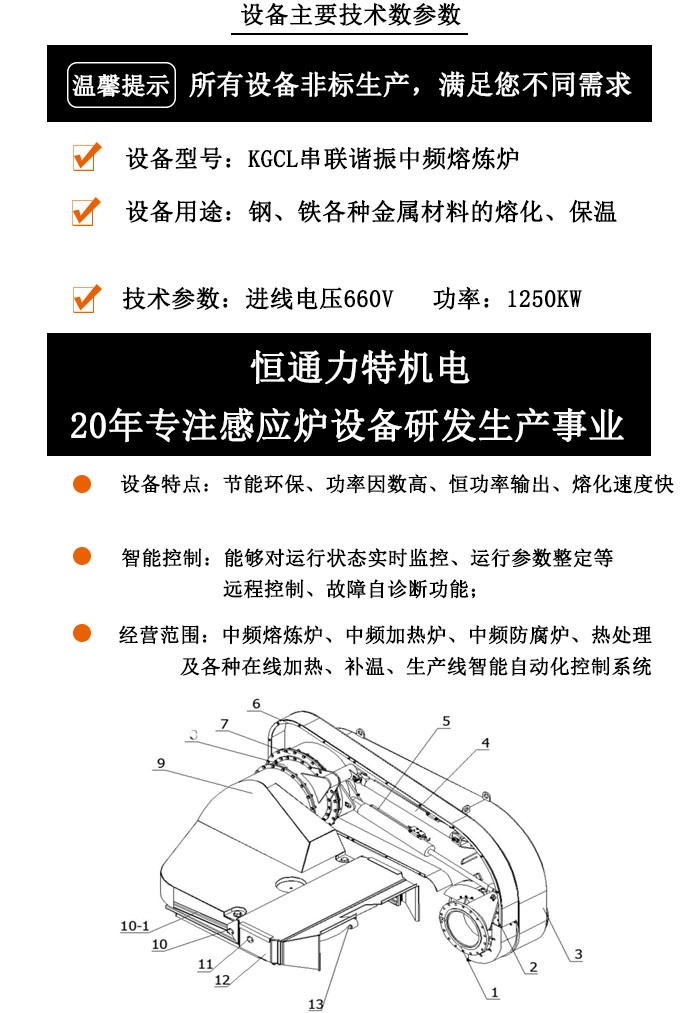

一种新型旋风式吸烟罩， 包括:固定座、第回转支承 吸烟臂前翻油缸、 第二回转支承、 回转臂、后翻油缸和吸烟罩: 第回转支承连接吸烟臂和固定座，吸烟臂可绕固定座旋转:前翻油缸的端与固定座铰接，另端与吸烟臂铰接;第二回转支连接吸烟臂和回转臂，回转臂可绕吸烟臂旋转;后翻油缸的端与吸烟臂铰接，另端与回转臂铰接;吸烟罩的一端固定在回转臂上。
固定座与中频炉的炉体固定连接。
前翻油缸的体缩端与固定座铰接，固定端与吸烟臂铰接;前翻油缸伸缩端回收时，带动吸烟臂做前翻动作:前翻油缸伸缩端伸出时，吸烟臂复位。
后翻油缸的固定端与吸烟臂铰接，伸綰端与回转臂铰接;后翻油缸伸缩端伸出时，带动回转臂做后翻动作:后翻由缸伸缩端回收时，回转臂复位。
还包括前吸烟罩、两个导轮和前移油缸工; 吸烟罩的两侧具有两条导轨:两个导轮与导轨相配，导轮固定在前吸烟罩的两侧，且分别嵌入两条导轨内:前移油缸的一端与吸烟罩铰接，另端与前吸烟罩铰接。
两条导轨呈斜向上角度倾斜。
还包括两根导杆:两根导杆的分别设置在吸烟罩的两侧，-端与吸烟罩铰接，另端与前吸烟罩铰接。
还包括炉盖;炉盖固定在前吸烟罩上，内埴有耐火材料。
还包括护罩和护板:护罩固定在吸烟臂上;护板-端固定在吸烟罩，另一端围在前移油缸外。
吸烟臂内部为箱型结构，一侧连接着前吸烟罩、吸烟罩形成吸风管道，吸烟臂的另一侧为除尘管道的连接接口。
旋风式吸烟罩，可以前后翻转，并且增加了前吸烟罩，前吸烟罩向前移动的同时也上翻:满足熔炼、加料时吸尘效果同时，解决了用户采用行车吊铁水包，或环轨吊铁水包时的吸尘效果，提高了产品的环保性能
